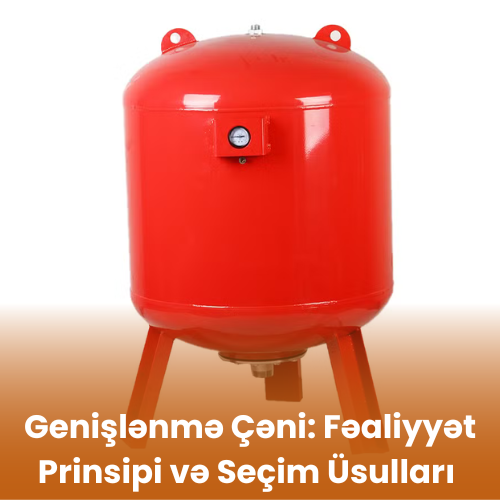

Расширительный бак: принцип работы и методы выбора

Что такое расширительный бак?

Расширительный бак — это компонент, используемый в системах отопления и водоснабжения для контроля изменений объема воды. Когда вода расширяется из-за нагрева, расширительный бак поглощает избыточный объем, обеспечивая безопасный уровень давления в системе.

Принцип работы расширительного бака

Расширительный бак состоит из двух секций: в одной находится вода, а в другой — воздух или газ (обычно азот). Внутри бака имеется эластичная мембрана или диафрагма, которая разделяет воду и газ, поддерживая баланс давления при расширении воды.

Преимущества расширительного бака

• Поддерживает стабильное давление в системе, продлевая срок службы труб и насосов.
• Регулирует поток воды и предотвращает частое включение насоса.
• Повышает безопасность отопительных систем, минимизируя риск закипания и взрыва.

Где используются расширительные баки?

• В центральных отопительных системах (котельные, радиаторные системы)
• В системах водоснабжения (гидрофорные системы)
• В системах горячего водоснабжения и солнечного отопления

Правильный выбор расширительного бака зависит от его объема, рабочего давления системы и температуры используемой воды.

Виды расширительных баков

Расширительные баки классифицируются в зависимости от области применения и внутреннего устройства. Основные виды:

1. Открытый расширительный бак

• Открыт к атмосфере, что позволяет воде свободно расширяться.
• Чаще используется в старых системах отопления.
• Требует обслуживания, так как испарение воды требует регулярного долива.

2. Закрытый расширительный бак

• Имеет герметичную конструкцию с эластичной мембраной или диафрагмой между водой и газом.
• Более безопасен и эффективен, так как автоматически регулирует давление в системе.
• Широко используется в современных отопительных и водоснабжающих системах.

Закрытые расширительные баки делятся на два подтипа:

✔ Мембранный расширительный бак – содержит эластичную мембрану, которая отделяет воду от газовой камеры. По мере повышения давления мембрана расширяется, сжимая газ.
✔ Баки без мембраны, где вода контактирует с воздухом – здесь нет разделительной мембраны, но со временем газ растворяется в воде, что приводит к потере давления.

3. Гидрофорный (водоснабжающий) расширительный бак

• Используется в сочетании с водяными насосами.
• Поддерживает стабильное давление в системе, снижая частоту работы насоса и экономя энергию.
• Внутри имеет резиновый баллон или мембрану, отделяющую воду от воздуха.

4. Расширительный бак для солнечных систем

• Используется в системах солнечного водонагрева.
• Разработан для работы при температурных колебаниях, вызванных солнечной энергией.

Установка расширительного бака

1. Выбор места установки

• Для отопительных систем расширительный бак обычно устанавливают в котельной, в самой высокой точке системы или на обратном трубопроводе.
• Для систем водоснабжения бак размещается вблизи насоса.

2. Этапы установки

Для открытого расширительного бака

✔ Должен быть установлен в самой высокой точке системы (например, на чердаке).
✔ Должна быть обеспечена вентиляция для выхода воздуха.
✔ Необходимо утепление бака для предотвращения замерзания воды.

Для закрытого (мембранного) расширительного бака

✔ Подключается к основному трубопроводу, по которому циркулирует вода.
✔ Необходимо установить соответствующие клапаны и манометр для контроля давления.
✔ Давление в баке должно соответствовать рабочему давлению системы.
✔ Бак должен быть надежно закреплен на стене или полу.

Для гидрофорного расширительного бака

✔ Подключается к выходному трубопроводу насоса.
✔ Используется регулятор давления для стабилизации работы системы.
✔ В мембранных моделях давление воздуха необходимо регулярно проверять.

3. Важные моменты при установке

✅ Объем и давление бака должны соответствовать требованиям системы.
✅ Все соединения труб должны быть герметичными и прочными.
✅ Для предотвращения избыточного давления необходимо установить предохранительный клапан и воздушный выпускной вентиль.
✅ Температура в месте установки бака должна оставаться стабильной.

4. Обслуживание и контроль

🔹 В мембранных баках давление необходимо проверять не реже одного раза в год.
🔹 В открытых баках необходимо регулярно контролировать уровень воды и доливать при необходимости.
🔹 Следует проверять герметичность соединений труб.

Часто задаваемые вопросы о расширительных баках

1. Для чего нужен расширительный бак?

✅ Расширительный бак регулирует давление, возникающее из-за расширения воды в отопительных и водоснабжающих системах. Это предотвращает повреждение труб и снижает частоту работы насоса.

2. Что произойдет, если не установить расширительный бак?

✅ В системах отопления без расширительного бака давление увеличивается при нагреве воды, что может привести к утечкам или серьезным поломкам. В системах водоснабжения насос будет работать чаще, быстрее выходя из строя.

3. В чем разница между открытыми и закрытыми расширительными баками?

✅ Открытые баки устанавливаются в самой высокой точке системы и имеют выход в атмосферу. Закрытые баки содержат мембрану или диафрагму, поддерживающую стабильное давление, что делает их более безопасными и эффективными.

4. Как рассчитать объем расширительного бака?

✅ Объем бака должен составлять 10-15% от общего объема воды в системе. Например, если в системе отопления 100 литров воды, объем расширительного бака должен быть не менее 10-15 литров.

5. Какое давление должно быть в расширительном баке?

✅ Давление в закрытых баках должно быть на 0,2-0,3 бара ниже рабочего давления системы. Например, если система работает при 2 барах, давление в баке должно быть 1,7-1,8 бара.
